産品描述
一、概述
酸霧淨化塔是一種新型的淨化裝置，它采用純丙烯(pp)塑料或者玻璃鋼作爲主要材料。因爲(1)純pp材料具有不易老化、耐腐蝕、性能好，使用壽命長的特點。(2)玻璃鋼是用多層無臘無撚玻璃布作增強，以不飽和聚脂作爲基體的複合層闆，是一種新型高強材料。淨化器内部采用耐酸聚脂玻璃鋼材料制作，外部采用耐腐蝕耐老化阻燃聚脂作成，因此具有如下特點：
(1)玻璃鋼的環境适應性好，不受冬天和夏天氣候變化的限制。
(2)具有強度高、重量輕的特點。
(3)酸霧淨化塔，是采用圓筒形式雙級處理制作的結構形式，結構簡單，制作方便，強度較高，占地面積小，并且便于拆裝和搬運，淨化效率高。采用氫氧化鈉(NaOH)溶液作吸收中和液，當溶液濃度爲2-6%時，淨化鹽酸(HCL)酸霧(初始濃度<400mg/m3)效率可達94.9%-98.5%淨化硫酸(H2SO4)酸霧(初始濃度<100mg/m3)效率可達94.3%-97.5%。淨化硝酸(HNO3)酸霧(初始濃度<1000mg/m3)效率可達92.7%。本淨化器也可用次氯酸鈉(NaCLO)溶液作吸收中和液來淨化含氰廢氣，效率可打95.8%。
二、用途：
酸霧淨化塔适用于儀表、電鍍、冶金、化工、電子機械等工業酸霧氣體的淨化處理，也适用于含汞、含鉛等廢氣淨化的處理。

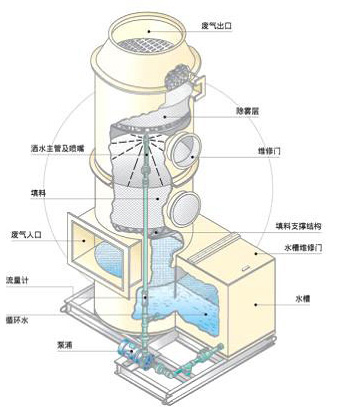

三、結構：
淨化酸霧淨化塔是圓筒形制作的結構形式,采用圓筒形結構形式，不但結構簡單，制作方便，而且強度較高，占地面積小。采用重疊式雙級噴淋及濾料使氣液接觸更加充分，提高了淨化效率。采用重疊式雙級處理方式，用一套淨化設備，一台玻璃鋼離心通風機和液下泵就能完成淨化和加液。所以具有結構緊湊、占地面積小，管理使用方便，造價合理等特點。
四、工作原理
酸霧淨化塔采用氫氧化鈉溶液作爲吸收中和液來淨化酸霧氣體，酸霧氣體由離心風機壓入進風段後向上流動，而噴嘴噴出的中和也由向上向下噴淋。從第二級中噴出的中和液與上升的酸霧氣體進行氣液業接觸，吸收中和後之中和液往下淋濕第二級濾料層，使從下往上升的酸霧氣體得到氣液接觸吸收中和，中和液再向下淋濕第一級濾料層，再一次獲得氣液相接觸吸收中和作用。同時還增大了第一級濾料的淋濕量，從而加大了該濾料層的氣液比。正因爲酸霧氣體是自下往上升時，與向下流動的中和液接觸吸收中和，可使酸霧氣體通過該濾料層後濃度急劇下降，然後再經過一排中和液和液噴淋，酸霧氣體與原吸收中和後，濃度再度下降;然後再通過一個濾料層和一排中和液噴淋的接觸吸收中和，使酸霧氣體的濃度淨化到設計的預定效果。最後通過擋液闆和阻液網經貿蓋而排入大氣.
五、性能和規格
| 型号 | YSJ-3.0 | YSJ-5.0 | YSJ-10 | YSJ-15 | YSJ-20 | YSJ-30 | YSJ-50 | |
| 處理風量 （m3/h) |
3000 | 5000 | 10000 | 15000 | 20000 | 30000 | 50000 | |
| 噴液量 （m3/h） |
6-7.5 | 8-12.5 | 20-25 | 30-37.5 | 40-50 | 60-75 | 100-125 | |
| 氣液化 | 2-2.5 | 2-2.5 | 2-2.5 | 2-2.5 | 2-2.5 | 2-2.5 | 2-2.5 | |
| 淨 化 效 率 % |
進塔濃度 HCL<400mg/m3 |
>91 | >91 | >91 | >91 | >91 | >91 | >91 |
| 進塔濃度 <1000mg/m3 |
>90 | >90 | >90 | >90 | >90 | >90 | >90 | |
| 外形尺寸 | 直徑（mm） | 800 | Φ1000 | Φ1550 | ?1900 | ?2200 | ?2700 | ?3500 |
| 高度（mm） | 4300 | 4300 | 4300 | 6000 | 6000 | 6000 | 6500 | |
| 玻璃鋼離心通風機 供用戶選用參考 |
型号 | BF4-72No4 | BF4-72No4 | BF4-72No4.5 | BF4-72No8C | BF4-72No10C | BF4-72No16C | BF4-72No12C |
| 風量m3/h | 3566 | 5315 | 15100 | 20000 | 20000 | 30300 | 5000 | |
| 全壓mm水柱 | 192 | 148 | 132 | 157 | 157 | 151 | 169 | |
| 電動機型号 | Y132S1-2 | Y112M-2 | Y132M-4 | Y100L-4 | H180L-4 | Y200L-4 | Y200S-6 | |
| 電動機功率 kw |
5.5 | 5.5 | 7.5 | 7.5 | 22 | 30 | 45 | |
